產品特點
雙層隔振平臺系統集低頻隔振、緩沖為一體,系統附加了三向彈性限位裝置,以確保設備的正常功能發揮以及在外來大量級振動沖擊環境下系統的安全可靠。
雙級隔振裝置采用具有非線性軟化剛度特征的低頻隔振緩(抗)沖主體消耗中低頻振動和結構噪聲的影響,可大量吸收、消耗外來振動沖擊輸入能量。空間三維緩沖裝置可有效地限制外來沖擊或船體傾斜所造成的大位移,可提高設備的穩定性和安全可靠性。附加推力彈性限位緩沖裝置既能保證設備的正常工作狀態,又可預防在外來大沖擊工況下造成設備受損或傳動失穩。
結構形式

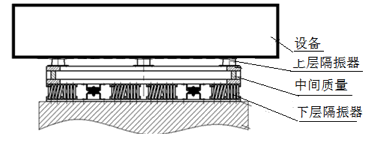

雙級隔振裝置主要由上層隔振器、中間質量、下層隔振器(鋼絲繩隔振器及三向彈性限位裝置)組合裝配而成。
下層隔振器的下安裝孔通過螺釘與墊板連接,其上安裝孔通過螺釘與中間質量連接。上層隔振器的下安裝孔通過螺釘與中間質量連接,其上安裝孔與被保護設備連接。
主要技術參數
雙級隔振裝置重量:≤ 750(kg)
雙級隔振裝置外形尺寸:≤1800×1400×400(mm)
隔振效果:在20Hz~200Hz頻段內隔振效果≥20dB;250Hz~2.5kHz頻段內隔振效果≥25dB;3.15kHz~10kHz頻段內隔振效果≥30dB。
亦可根據用戶需求,按合同設計生產
